LED地埋灯户外安装图片方法和注意内容

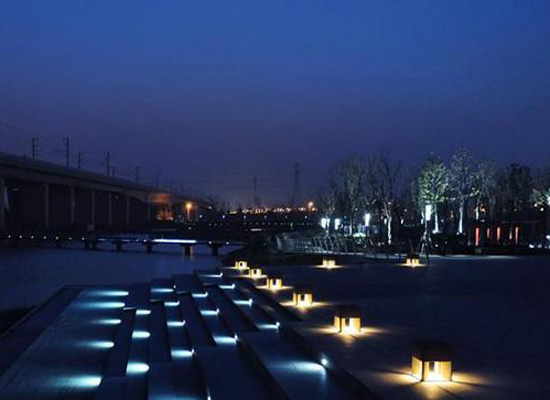

    LED地理灯已被广泛用于广场、户外公园、休闲场所等户外照明，目前。以及公园绿化、草坪、广场、庭院、花坛、步行街装

饰，瀑布、喷泉水底等场所夜景照明，营造出美轮美奂的效果，为户外照明项目增添光彩

　　LED地埋灯外壳的壳体是采用高纯度的6030铝合金材质、钢化玻璃面罩,灯珠灯板采用德国进口胶圈灌封防水设计，面盖与壳体

连接通过防水密封条防水，双重的安全防水工艺，因此品质好的LED地埋灯具有良好的防水、防尘性。LED地埋灯跟其他户外亮化

LED灯有所区别，LED地埋灯比LED洗墙灯要求有更高的防水等级要求。

　　一、安装前需要注意哪些事项

　　1、在安装LED地埋灯，为了安全必须切断电源，保证能够安全地安装;

　　2、在LED地埋灯安装前，检查LED地埋灯的连接和各配套的配件是否齐全。LED埋地灯在安装后固定在地下，拆装相对比较麻烦

，如果安装后才发现缺少配件，那拆卸的时候有时需要破坏性拆卸。所以在安装前就应检查好。一般LED地埋灯都是DC24V，通过电

源变压保证安全性。

　　3、将预埋件放入地面预留孔内固定，将电源进出线从预埋件(也称预埋套筒)底部的孔中穿出。外部夯实或在其周围浇筑砼(混

棱凝土)使其固定。拨去线头绝缘层，再将进出线的相线与地埋灯引出线的红(或宗)线相连接，将进出线的零线与地埋灯引出线的

蓝线相连接，将维护线与地埋灯引出线的黄绿线相连接(如果有黄绿线时)连接牢固后，再对接头处做绝缘、防水处置。

　　

　　二、LED地埋灯安装接线图和安装要求

　　1、DMX512控制器之间级联采用超五类双绞线连接，最长100米。

　　2、每台DMX512控制器 最多可控制170台独立地址的灯。

　　3、每32条灯具需增加1台DMX512信号放大器。

　　4、信号布线大于100米时需增加一台信号信号放大器.

　　5、每条支路总功率不能大于开关电源总功率的80%。

　　6、电源输出总线不超过50米;中间供电左右分布。

        7、灯具AC220V并接不超过50/30台，如果超过50/30台请另外布线。

        8、灯具DC24V 并接不超过开关电源总功率的80%，如果超过请另外加开关电源。
